品牌：MARKAVSI®    型号： V1  产品名称：互动教学扩声系统壁挂型

一 互动教学扩音系统前言

本教学扩声系统(吊麦扩声系统)方案采用扩音主机即教学综合功放+吊麦+音箱的方式，采用吊麦比传统小蜜蜂等穿戴教学扩声系统优势：1、管理方便，安装在固定位置，免去会前会后的收拾整理；2、48V幻电工作，免去装电池之不便，更环保；3、拾音距离远，不用手持话筒，轻松自然发言；4、一支吊麦覆盖范围广，不用再把话筒传来递去；5、节约投资成本；6、健康卫生，无需手拿触碰。

二 互动教学吊麦扩声系统概述

   本产品是专门为学校教学扩音而研制的专业设备，采用自主研发的自适应反馈抑制、回声消除、数字音频均衡等技术，实现话筒远距离拾音。使用时只需在讲台上方安装一支拾音器（本公司配套产品拾音器），即可完全覆盖整个讲台，老师无需佩戴任何的扩声设备，即可轻松与学生互动上课。拾音范围广，学生区杂声不影响扩声效果，声音响亮、扎实、不空旷，没有高低频杂音。

系统主机提供48V幻像电源，直接连接话筒。配套的话筒采用高灵敏度、高保真电容咪芯，拾音距离远，语音清晰自然。配备性能卓绝的数字音频处理器，采用先进的AIITAV芯片高速浮点算法，实现自适应反馈抑制、动态自动降噪、主动增益、回声抑制等功能，可实现话筒远距离拾音和远端互动教学。扩声灵敏、清晰、无噪声、声场均匀。

本系统解决了传统的无线话筒要经常更换电池或充电、容易损坏的问题，便于设备的管理。

三 吊麦扩声系统设备组成

DSP-MK2000R互动教学扩声系统综合主机(壁挂式) ---前置音频处理教学功放机，是教学扩声系统或吊麦扩声系统中的核心设备。

1.可应用场景

各类教室（教堂）扩声、会议室扩声、培训室扩声、电梯、餐饮、矿井对讲等扩声。

2. 产品特点

该功放是全新设计的综合放大器，采用反馈抑制技术和噪音消除算法，话筒拾音距离达到8-10米。

只需在讲台上方安装一支吊挂咪，即可完全覆盖整个讲台，语音十分清晰自然。

本系统着重解决扩声稳定性、灵敏度以及扩声清晰度这三大难题，保证高质量的扩声效果。

3. 功能介绍

 3.1算法采用了强大的声反馈和 回声消除算法、噪声抑制算法，专门针对语音扩声研发。

 3.2 内置自适应动态噪声滤波器，可滤掉现场环境的背景噪声。噪声抑制比达到18dB，改善音质。

 3.3 AGC自动增益控制： 维持听感上的舒适性，自动增益控制-12dB~+12dB。

3.4 内置AIITAV数字技术高速自适应反馈抑制电路（AFC）

3.5 可内置数字消回音电路（AEC），有效消除回声，实现远程互动教学。

3.6 内置智能动态噪声滤波器（AIITAV-ANC）

3.7 ANS主动降噪

3.8 内置数字高低通、压限器、内置6段参量(可调)数字均衡器：频率控制更精确。。

3.9人声激励功能，可提升语音清晰度。

3.10 两路话筒输入，48V幻象电源。

3.11 两路线路输入、二路录音电平输出，2×130W功率输出（瞬时功率180W）。

3.12 自动保护、自动增益、动态保护。

3.13 话筒音量/音乐音量以及机器参数数字调整，并可电脑远程控制。

3.14 键盘上锁功能：当管理员将设备调试完后，再将面板按键锁住，防止非管理员进行操作。

3.15 一键飞梭操作和 LCD液晶显示字幕，便于操作。

4. 系统控制软件

PC软件图

软件功能：

4.1通过USB串口与电脑连接进行控制本主机。

4.2在软件界面设置高低通的频率值。

4.3设置噪声门和自动压限的阀值。

4.4调节内置6段参量(可调)均衡的频率点。

4.5调节本地话筒输入的音量。

4.6调节AUX输入信号的音量。

4.7调节AUX输出信号的音量。

5. 基本参数

1.工作电源220V±10% (AC,50/60Hz)

2.话筒输入电平-40dB

3.话筒输入阻抗2KΩ

4.反馈抑制提升增益>15dB

5.自适应背景降噪>20dB

6.话筒频率特性50Hz～18KHz （-3dB，带通关闭时）

7.线路频率特性20Hz～20KHz(±2dB)

8.失真度≤0.1% DSP处理器≤0.065%（1KHz/0dB）

9.自动增益控制-12dB~ +12dB

11.界面话筒极化电源48V (直流DC)

12.线路输入电平0dB两路

13.线路输出电平0dB两路

14.功率输出额定功率130W +130W（最大180W*2）

15.体积(宽×高×深)278mm×270mm×50mm

配件：国标电源线1条，环保珍珠棉+纸盒包装

（二）MK-903智能教学扩声系统配套拾音器技术参数

广播声品质，金属结构快速安装卡侬插头，低噪声电路

类型：预极化电容式

指向性：超心形

拾音扇面：≤100°

频率响应：30-20,000HZ

敏感度：-50dB±3dB（1Db=1V/ Pa at 1KHZ)

阻抗： 600Ω

最大声压级：132Db SPL

信噪比：>70Db,1Khz at 1Pa

动态范围：108Db,1kHZ at Max SPL

幻象电源;48VDC,2mA

尺寸:长240mm；直径21.0mm

连接端;XLRM三针公卡侬

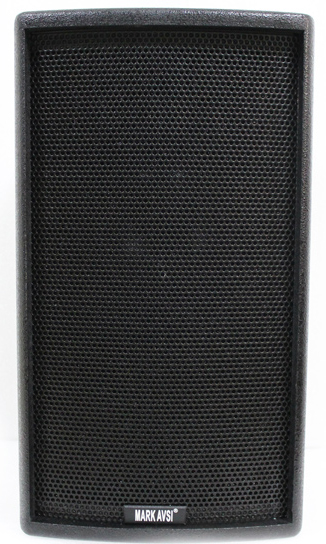

（三）SP680 智能教学扩音系统无源二分频全频语音音箱

1．教学扩声无源二分频全频语音音箱述概

该系列扬声器专为教学扩音系统研发，产品注重语言的高保真传声，产品严格按声学传播原理设计，两只壁挂音箱轻松辐射全课室，无声音死角现象，摒弃传统廉价电教音箱传输距离近、灵敏度低、声压不均匀、覆盖有死角的现象，产品采用独特的全频带喇叭单元，频响极其均匀，避免分频器带来的灵敏度低、声音平衡性差、声音不顺畅等诸多缺点。产品适合教室、会议、多媒体扩声、背景音乐扩声等场所使用。

2. 产品特点：

2.1 采用人声表现突出的全频音韵同轴单元，突破技术极限

2.2 超高灵敏度,易于推动并具有更好的通透性

2.3 单个功率80W，耐高温设计，更好的匹配小功率电教功放

2.4 箱体采用特别的斜面设计，降低声音干涉，同时减小啸叫

2.5 箱体采用小体积高声压倒相式设计，突出语言的清晰度

2.6 喇叭单元采用8欧姆阻抗设计，方便并联使用

2.7 耐高温音圈设计，耐用性更强

2.8采用高密板木质音箱，12厘板，喷水性漆打点，结构更坚固可靠，美观耐用。

3.技术参数

系统类型： 无源2分频全频音箱

频率响应： 60Hz-18KHz(±3dB)

高音驱动： 1×3"锥型振膜纸盘高音

低音驱动： 1×6.5"(165mm)/1.38"(35mm) 泡边低音

标称阻抗： 8ohm

灵 敏 度： 89dB SPL

额定功率： 80W (AES)

最大声压级： 111dB SPL/117dB SPL peak

连接插座： 压缩弹簧端子 红+ 黑-

箱体尺寸： 204×365×236mm(W×H×D)

包装尺寸： 445×280×425mm

净 重： 4.9KG/1PCS

毛 重： 11KG/2PCS
